Strumentazione Stazione Meteo
Vantage Pro2
Fan Aspirated Shield
I dati meteo di questo sito sono rilevati da una stazione
Davis Vantage Pro2 wireless con schermo solare ventilato day-time
posizionata a 12m dal suolo.
Unità esterna (ISS)
L'unità esterna (ISS) è composta da:
AnemometroRileva la direzione e la velocità del vento. |
Caratteristiche:Risoluzione direzione: 1° |
|
Raccoglitore pioggiaRaccoglie le gocce di pioggia per farle cadere nella bascula sottostante. |
Caratteristiche:Diametro = 16,5 cm |
|
Pluviometro digitale a basculaMisura la quantità di pioggia caduta (mm) e il rain rate, cioè l'intensità della pioggia (mm/h). Il sistema a bascula permette lo svuotamento delle coppette non appena si riempiono. |
Caratteristiche:1 scatto ogni 0,254 mm (o litri/m²) |
|
TermoigrometroMisura la temperatura esterna e l'umidità. Il sensore è posto all'interno di uno schermo solare a 8 piatti. E' composto da una resistenza al platino pt100. |
Caratteristiche:Range = da -40°C a +65°C |
Schermo solare ventilato
E' composto da 8 piatti sovrapposti e una ventola alimentata da un pannello solare. Lo schermo passivo protegge il sensore dai raggi diretti del sole, e garantisce la validità e la correttezza della temperatura misurata.
Oltre allo schermo passivo la stazione è provvista anche di una ventola che aspira l'aria calda ristagnante vicino al sensore in giornate particolarmente calde o in condizioni di afa. Con questo sistema, si ha un flusso forzato continuo di aria aspirata prodotta dalla ventola e ciò permette di avere una misura precisa e attendibile soprattutto per quanto riguarda il valore della temperatura massima giornaliera.
Scheda di trasmissione dati wireless Iss-Console
L’unità ISS è dotata della scheda di trasmissione, che riceve i dati dai sensori, li codifica e li trasmette via wireless alla console.
E' alimentata da un pannello solare durante le ore diurne, mentre durante la notte l'energia viene fornita da un condensatore tampone caricato dallo stesso pannello solare. Quando il condensatore si scarica, interviene la batteria al litio. In realtà il condensatore non si scarica quasi mai e la batteria può durare diversi anni.
Caratteristiche:
Frequenza =
da 868.0 a 868.6 Mhz
Canali disponibili = 8
Portata = 300m in campo aperto
(60 - 120m con ostacoli)
Unità interne
ConsoleLa console è l'unità interna della stazione: riceve i dati dalla ISS, li elabora e visualizza i valori correnti e quelli passati, minimi e massimi, rileva la pressione atmosferica. Inoltre elabora previsioni per le 6-12h successive. |
||
DataloggerIl DataLogger è l'interfaccia di collegamento tra la console e un computer o un server. Può arrivare a memorizzare anche 6 mesi di dati meteo ricevuti dalla stazione. |
Caratteristiche:Archivio dati memorizzabile in base all'intervallo di tempo settato:
|
|

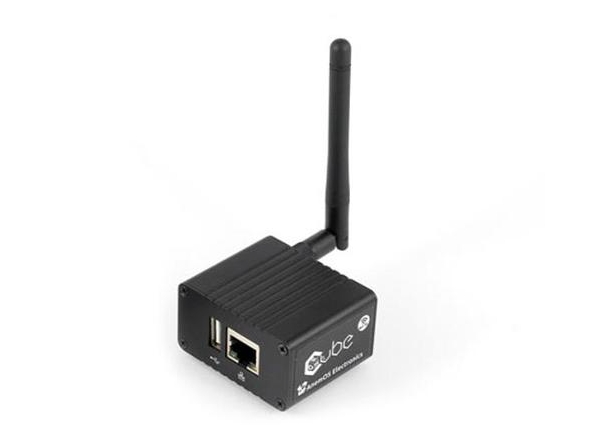

Anemos WDS5 Cube MetalIl WDS5 è un server che gestisce automaticamente la stazione: riceve i dati dalla console, esegue elaborazioni e grafici, archivia i valori giornalieri, mensili, annuali, gestisce la webcam e aggiorna i dati sul sito web 24/24h con un intervallo temporale di 1min. Inoltre invia i dati alle varie reti meteo delle quali fa parte la stazione. |

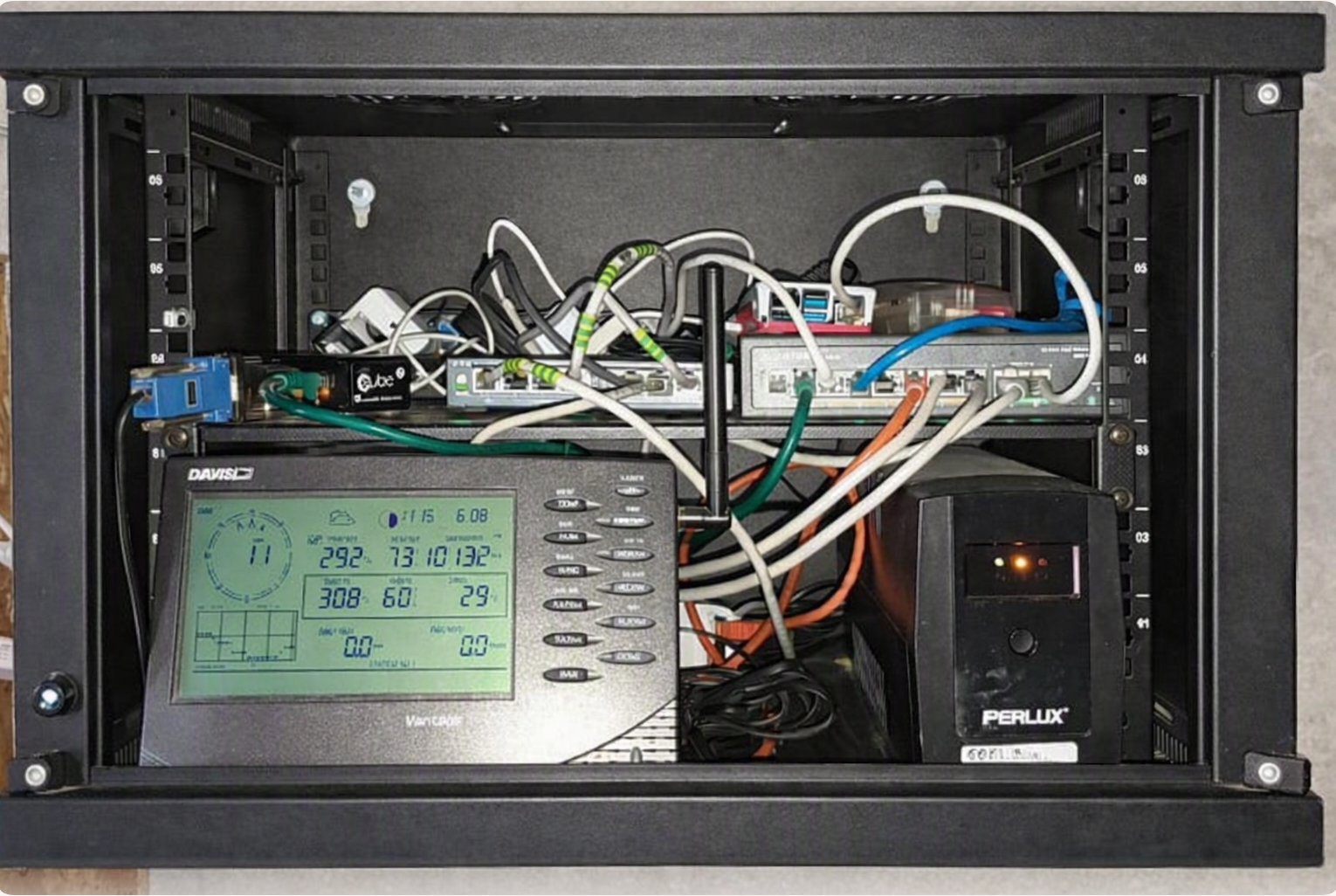

Armadio rack da 19"
Armadio rack da 19" con i dispositivi necessari alla gestione del sito www.marineometeo.it contenente:
Switch Lan per i collegamenti di rete; WDS CubeMetal, Raspberry, Console Davis Vantage Pro2, gruppo di continuità.
- La stazione rientra nella tipologia delle stazioni urbane ed è stata posizionata seguendo le norme WMO (World Meteorological Organization). Ha ottenuto la certificazione di Meteonetwork - Centro Meteo Epson.
- Fa parte delle stazioni meteorologiche selezionate per il progetto Weatherness dell'Università di Milano - Biometeolab (Centro di Ricerche in Bioclimatologia Medica, Biotecnologie e Medicine Naturali) in collaborazione con la rete Meteonetwork che ha come scopo lo studio ed il monitoraggio degli indici bio-meteoclimatici: Heat Index, New Wind-Chill e Indice Termo-igrometrico.
- Dal gennaio 2012 ha ricevuto diversi diplomi certificati "ranking 5 stelle" (il massimo previsto) per la trasmissione annuale dei parametri meteorologici nella rete nazionale MeteoNetwork.

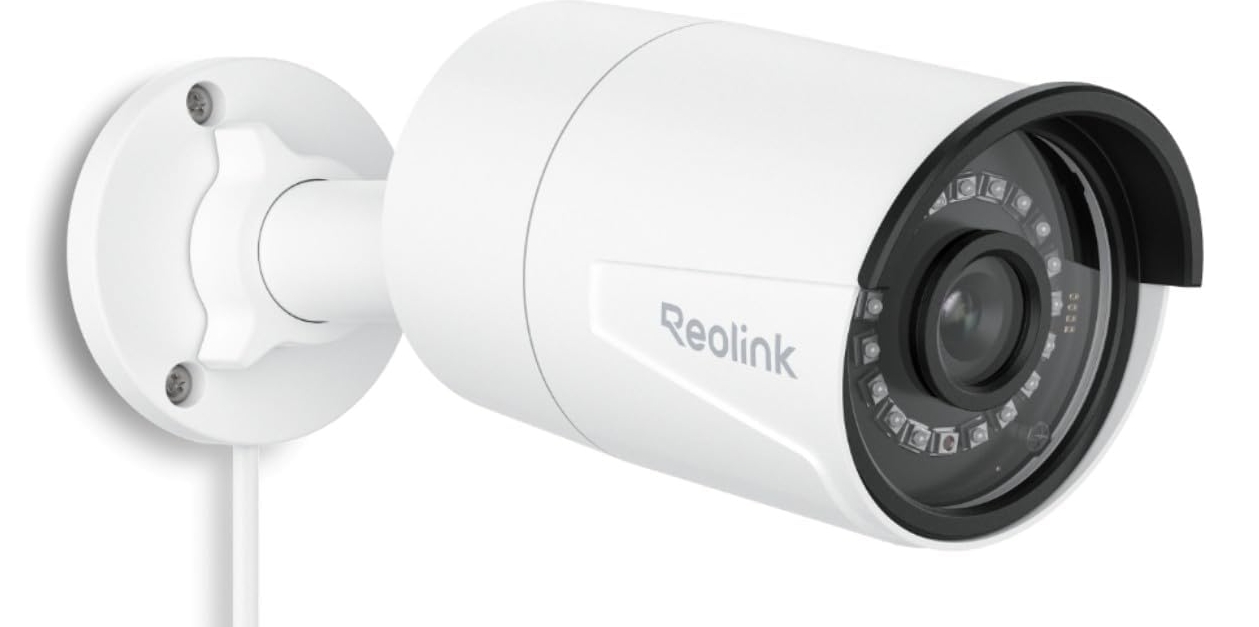

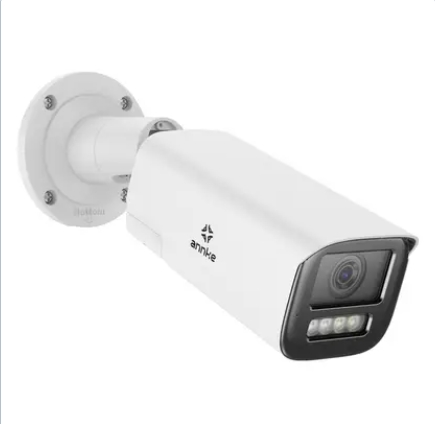

Webcam
Il 16 aprile 2020 la nostra stazione ha compiuto 10 anni di attività!
Localizzazione della stazione:
Coordinate: 37°57'20.9"N 13°25'14.0"E
Altitudine: 502m slm
Distanza dalla costa: 15,6 km
