 Strumentazione Stazione Meteo



   Vantage Pro2
Fan Aspirated Shield



I dati meteo di questo sito sono rilevati da una stazione
Davis Vantage Pro2
wireless con schermo solare ventilato day-time
posizionata a 12m dal suolo.

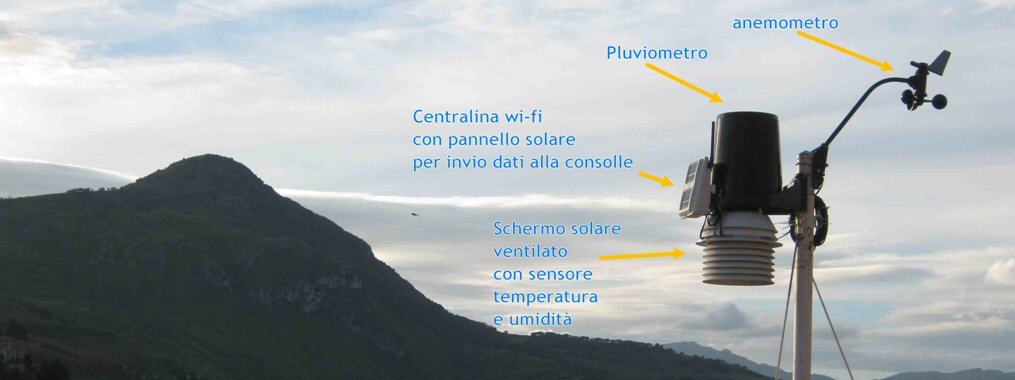

Unità esterna (ISS)




L'unità esterna (ISS)  è composta da:

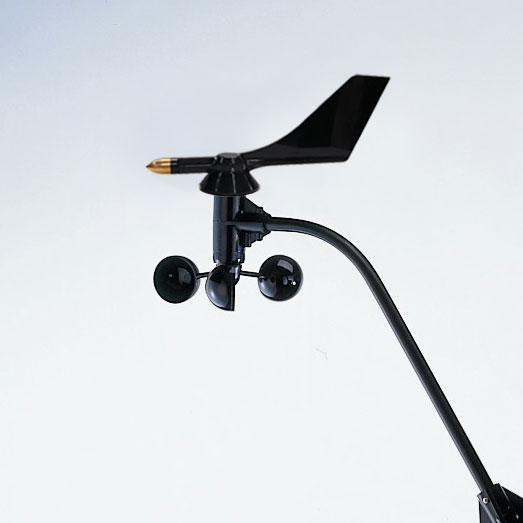

Anemometro

Rileva la direzione e la velocità del vento.


Caratteristiche:
Risoluzione direzione: 1°
Range velocità: 0 - 241 km/h
Risoluzione velocità: 0.1 m/s
Update: 2.5 sec

Specifiche di costruzione

Highslide JS

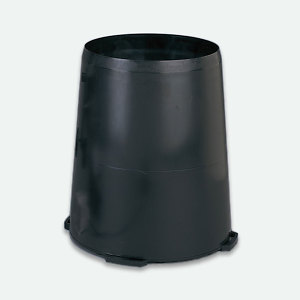

Raccoglitore pioggia

Caratteristiche
Diametro= 16,5 cm
Area = 214 cm2

Highslide JS

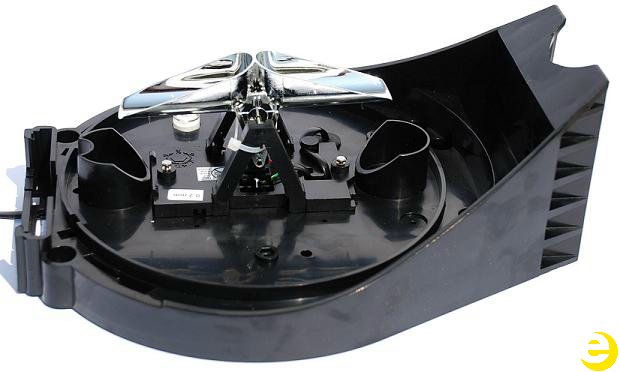

Pluviometro digitale a bascula
Misura la quantità di pioggia caduta (mm) e il rain rate, cioè l'intensità della pioggia (mm/h). Il sistema a bascula permette lo svuotamento delle coppette non appena si riempiono.

Caratteristiche:
1 scatto ogni 0,254 mm (o litri/m2)
Adattatore: metrico
Sensore: digitale
Update: 20 sec.

Highslide JS Highslide JS

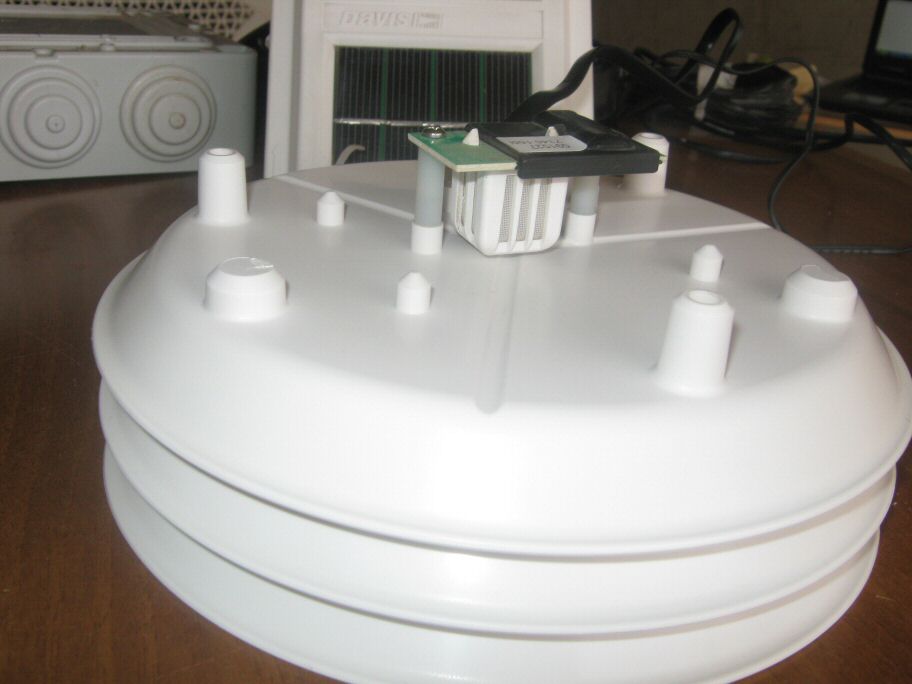

Termoigrometro
Misura la temperatura esterna e l'umidità. Il sensore è posto all'interno di uno schermo solare a 8 piatti. E' composto da una resistenza al platino pt100

Caratteristiche:
Range = da -40°C  a +65°C
Risoluzione = 0.1° C
Update Temperatura = 10 sec.
Update Umidità = 50 sec.




Highslide JS Highslide JS
Highslide JS Highslide JS

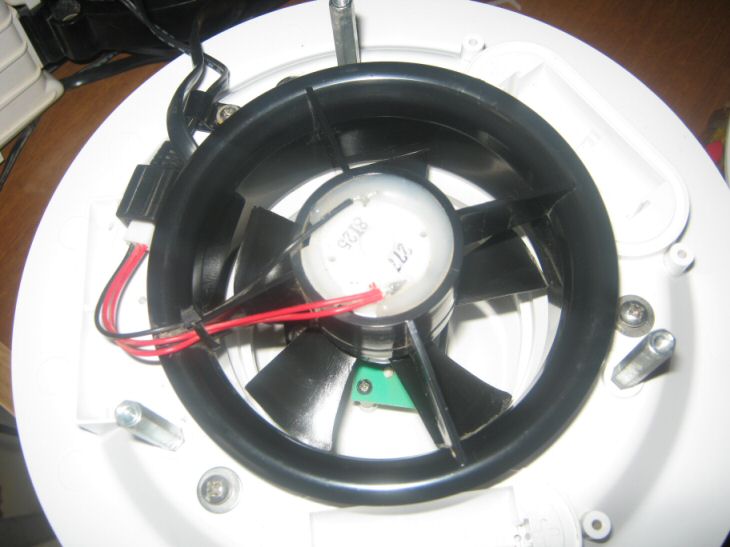

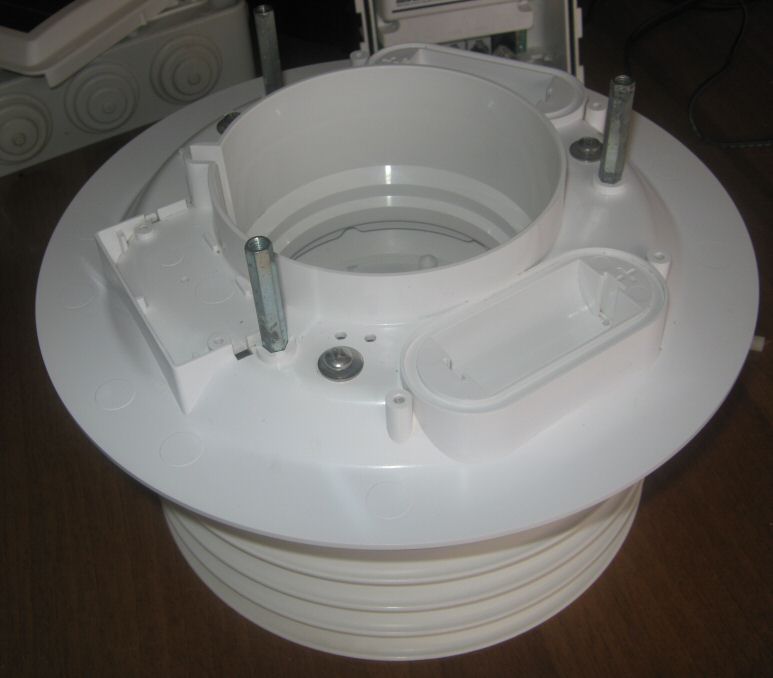

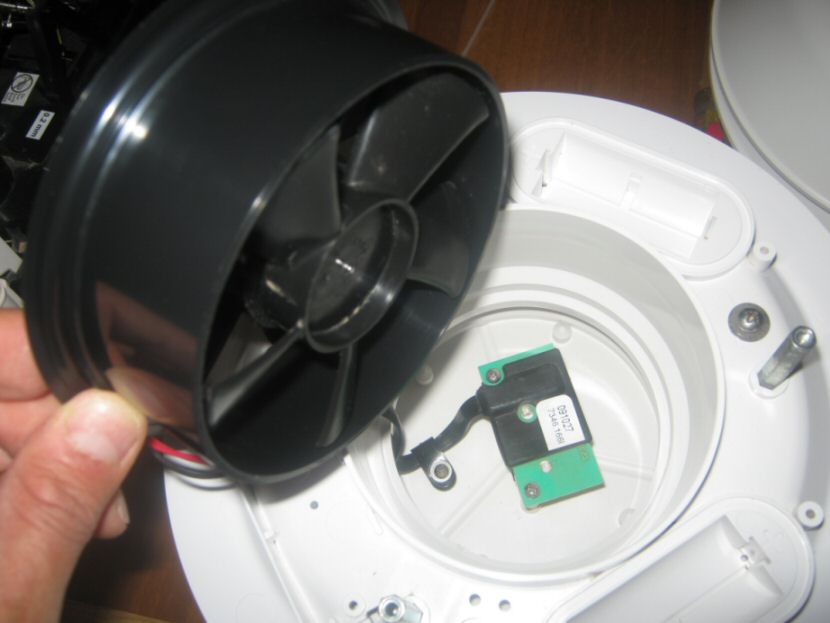

Schermo solare ventilato
Highslide JSE' composto da 8 piatti sovrapposti e una ventola alimentata da un pannello solare. Lo schermo passivo protegge il sensore dai raggi diretti del sole, e garantisce la validità e la correttezza della temperatura misurata.

Oltre allo schermo passivo la stazione è provvista anche di una ventola che aspira l'aria calda ristagnante vicino al sensore in giornate particolarmente calde o in condizioni di afa. Con questo sistema, si ha un flusso forzato continuo di aria aspirata prodotta dalla ventola e ciò permette di avere una misura precisa e attendibile soprattutto per quanto riguarda il valore della temperatura massima giornaliera..

Highslide JS

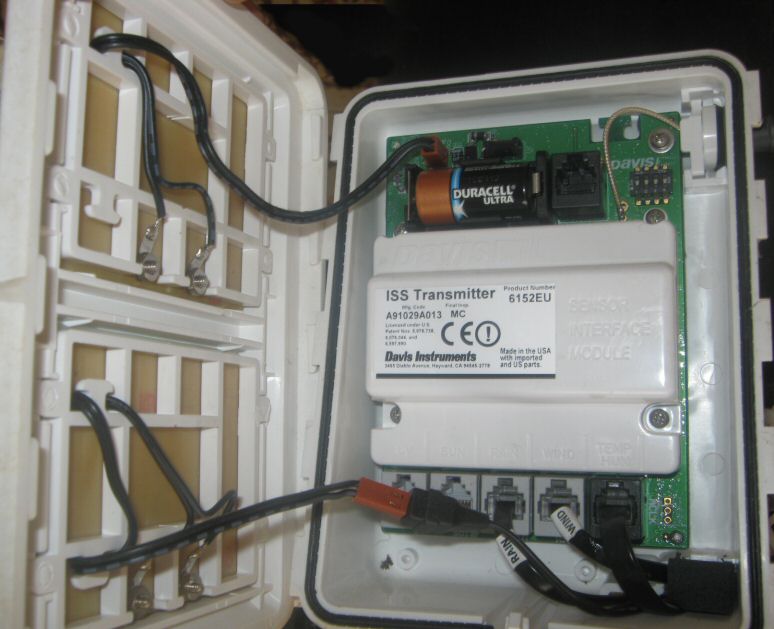

Scheda di trasmissione dati wireless Iss-Console

L’unità ISS è dotata della scheda di trasmissione, che riceve i dati dai sensori, li codifica e li trasmette via wireless alla console.

E' alimentata da un pannello solare durante le ore diurne, mentre durante la notte l'energia viene fornita da un condensatore tampone caricato dallo stesso pannello solare. Quando il condensatore si scarica, interviene la batteria al litio. In realtà il condensatore non si scarica quasi mai e la batteria può durare diversi anni.

Caratteristiche:
Frequenza =
da 868.0 a 868.6 Mhz

Canali disponibili = 8

Portata = 300m in campo aperto (60 - 120m con ostacoli)

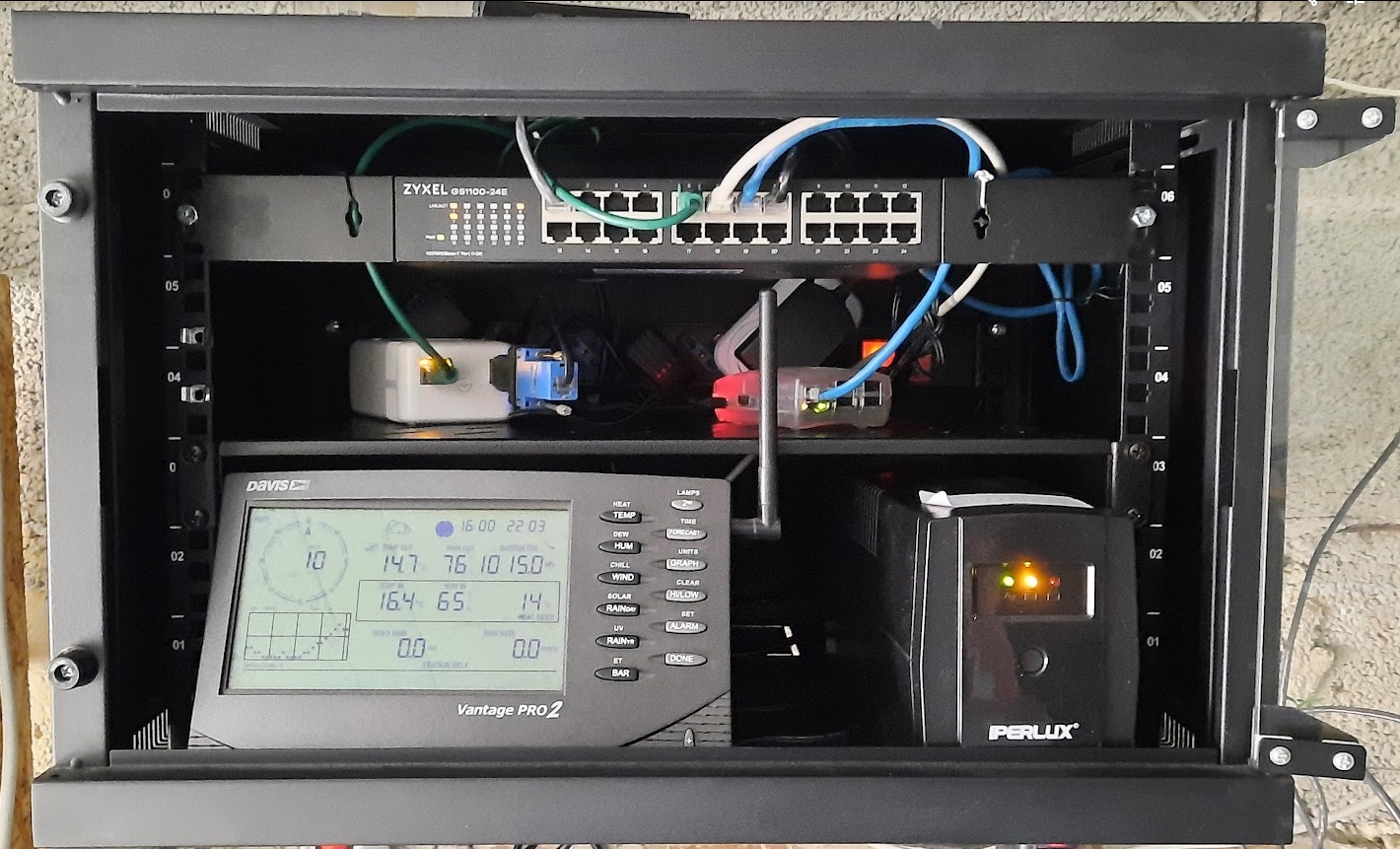

Unità interne:

Highslide JS

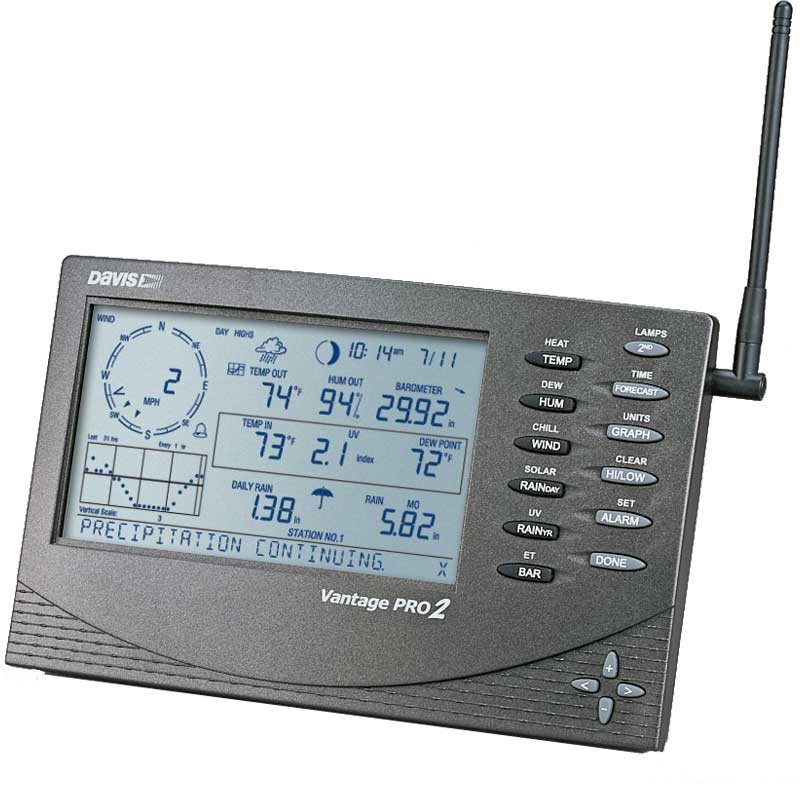

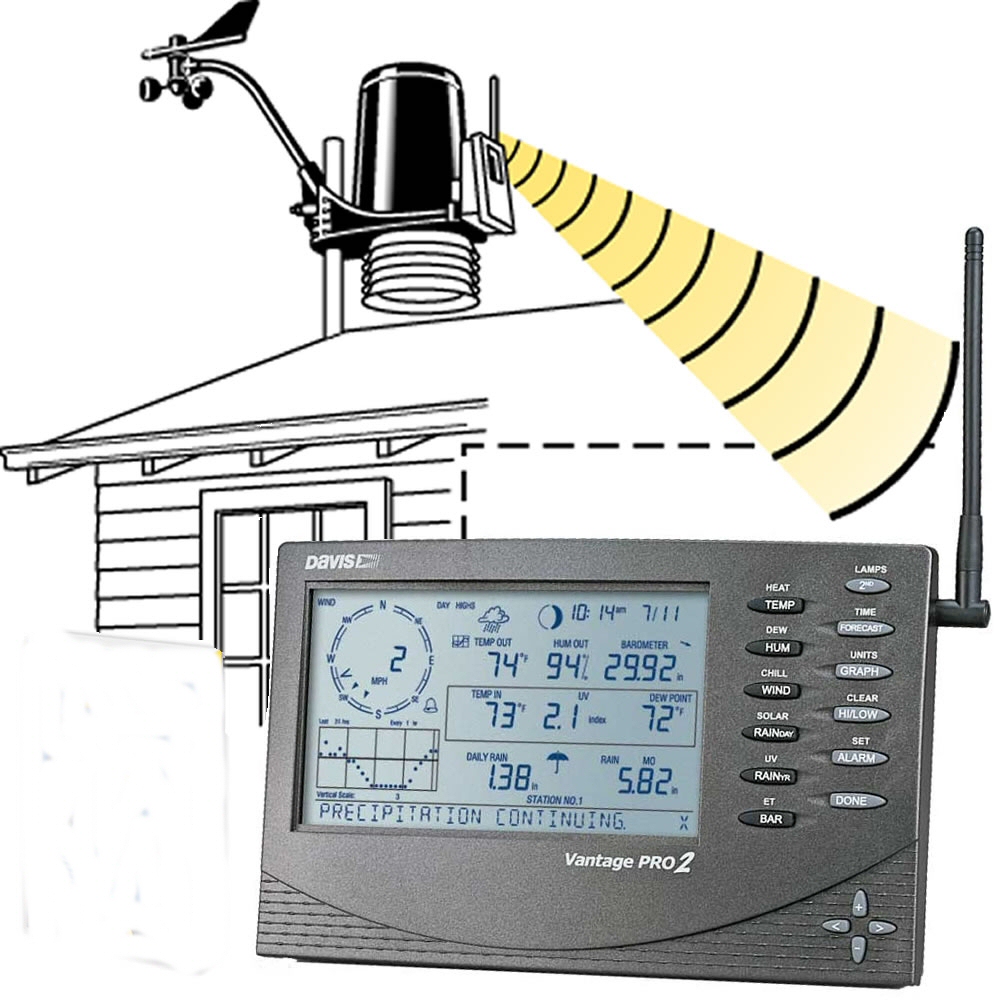

Console

La console è l'unità interna della stazione:  riceve i dati dalla ISS, li elabora e  visualizza i valori correnti e quelli passati, minimi e massimi, rileva la pressione atmosferica. Inoltre elabora  previsioni per le 6-12h successive.

Highslide JS

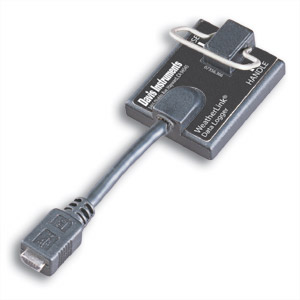

Datalogger

Il DataLogger è l'interfaccia di collegamento tra la console e un computer o un server. Può arrivare a memorizzare anche 6 mesi di dati meteo ricevuti dalla stazione.

Caratteristiche:
Archivio dati memorizzabile in base all'intervallo di tempo settato:
1 min. ....... 42h
5 min. ....... 8 giorni
10 min. ..... 17 giorni
15 min. ..... 26 giorni
30 min. ..... 53 giorni
60 min. ..... 106 giorni
120 min. ... 213 giorni

Sheeva Meteoplug 4.0

Il Meteoplug è un server che gestisce automaticamente la stazione: riceve i dati dalla console, esegue elaborazioni e grafici, archivia i valori giornalieri, mensili, annuali e aggiorna i dati sul sito web 24/24h con un intervallo temporale di 1min.  Inoltre invia i dati alle varie reti meteo delle quali fa parte la stazione.



-  La stazione rientra nella tipologia delle stazioni urbane ed è stata posizionata seguendo le norme WMO (World Meteorological Organization) (vedi qui). Ha ottenuto la certificazione di Meteonetwork - Centro Meteo Epson (http://my.meteonetwork.it/station/scl054/).



- Fa parte delle stazioni meteorologiche selezionate per il progetto Weatherness dell'Università di Milano - Biometeolab (Centro di Ricerche in Bioclimatologia Medica, Biotecnologie e Medicine Naturali) in collaborazione con la rete Meteonetwork  che ha come scopo lo studio ed il monitoraggio degli indici bio-meteoclimatici: Heat Index, New Wind-Chill e Indice Termo-igrometrico.



- Nel gennaio 2012 ha ricevuto il diploma certificato "ranking 5 stelle" (il massimo previsto) per la trasmissione dei parametri meteorologici nella rete nazionale MeteoNetwork.








Webcam

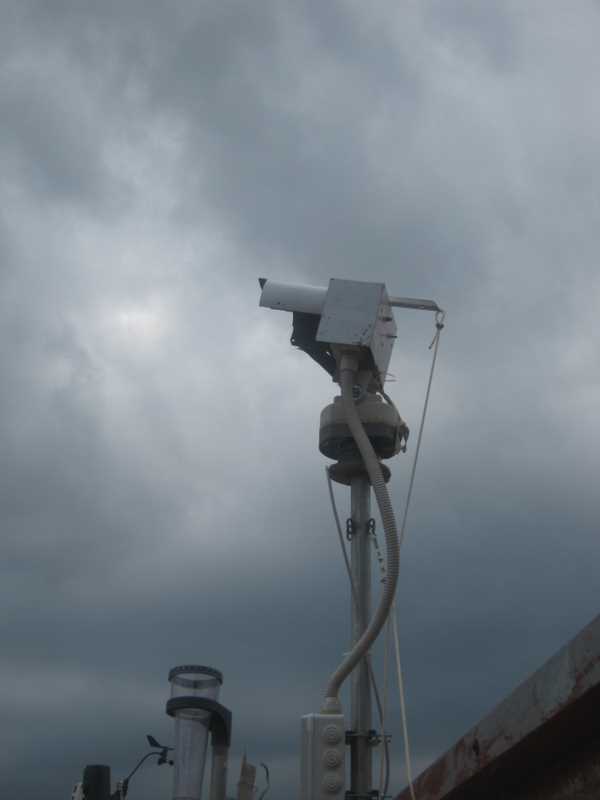

La webcam è composta da una fotocamera Canon A95 posizionata all'interno di una custodia isolata internamente e installata su un rotore che permette di orientare la webcam sia orizzontalmente a 360° sia verticamente per 70°.

La fotocamera è gestita dal server Meteoplug che sovrappone all'immagine i dati meteo correnti e la invia al sito.














Pluviometro manuale e
schermo solare autocostruito
con sensore temperatura Oregon

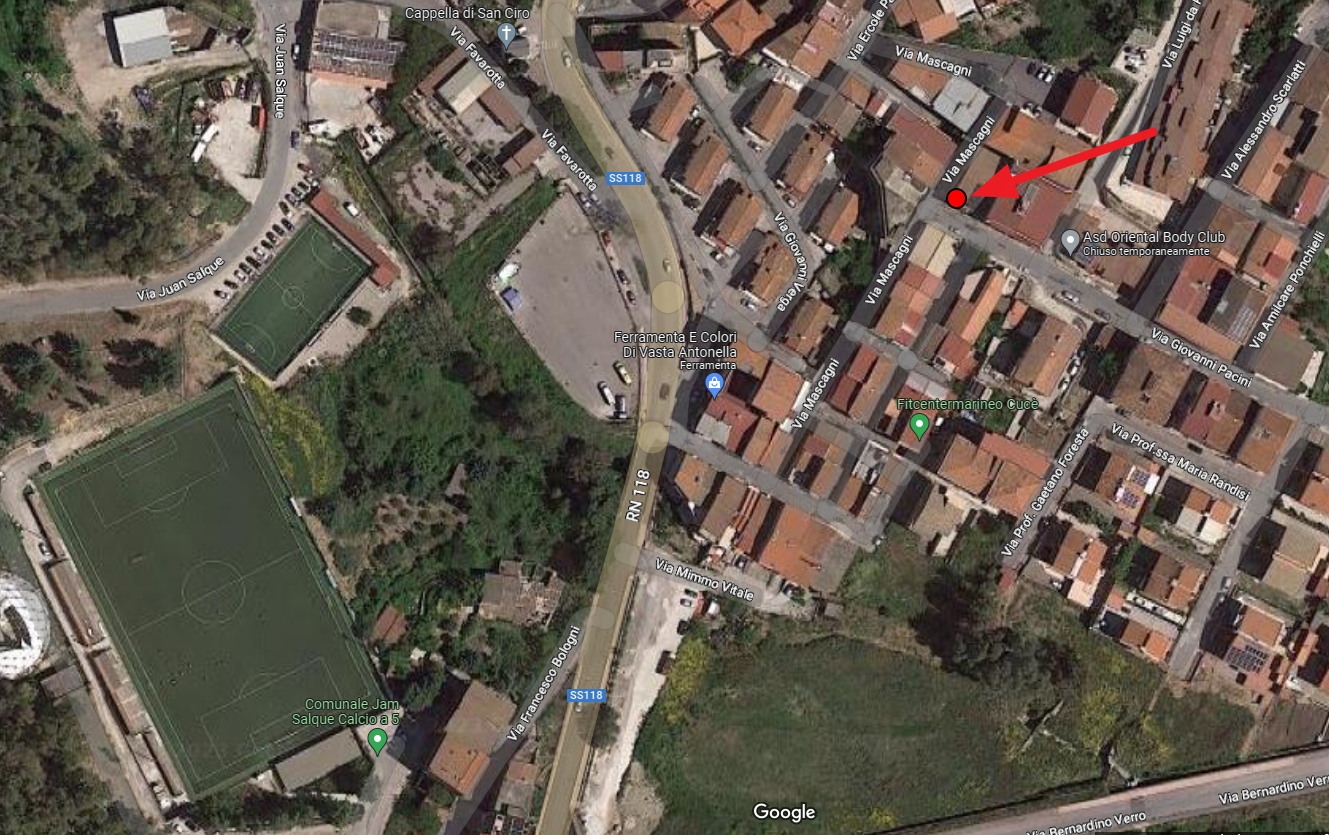

Localizzazione della stazione:
Coordinate: 37.955801N 13.420658E
Altitudine: 502m slm
Distanza dalla costa: 15,6 km





Visualizza Stazione meteo marineo in una mappa di dimensioni maggiori














Particolare ringraziamento a Paolo Marascia di Corleonemeteodat.it per i consigli e suggerimenti,
gli amici di Meteosicilia e Zaccaria Egidio di Mirabella&Meteo per la pazienza e l'assistenza sul Meteoplug !
